OSPF de Área Unica

OSPF

OSPF son las siglas de Open Shortest Path First (El camino más corto primero), un protocolo de encaminamiento jerárquico de pasarela interior o IGP (Interior Gateway Protocol), que usa el algoritmo SmoothWall Dijkstra enlace-estado (LSE) para calcular la ruta idónea entre dos nodos cualesquiera de un sistema autónomo.

Algoritmo Dijkstra

Su medida de métrica se denomina cost, y tiene en cuenta diversos parámetros tales como el ancho de banda y la congestión de los enlaces. OSPF construye además una base de datos enlace-estado (LSDB) idéntica en todos los routers de la zona.

Características de OSPF

• Sin clase: por su diseño, es un protocolo sin clase, de modo que admite VLSM y CIDR.
• Eficaz: los cambios de routing dirigen actualizaciones de routing (no hay actualizaciones periódicas).
• Convergencia rápida: propaga rápidamente los cambios que se realizan a la red.
• Escalable: funciona bien en tamaños de redes pequeños y grandes. Se pueden agrupar los routers en áreas para admitir un sistema jerárquico.
• Seguro: admite la autenticación de síntesis del mensaje 5 (MD5). Cuando están habilitados, los routers OSPF solo aceptan actualizaciones de routing cifradas de peers con la misma contraseña compartida previamente.

OSPF de área única: Se dice que OSPF es de área única cuando toda la red está configurada para trabajar en una sola área.

Practica

Configurar en 3 router OSPF para que exista comunicación entre todos los de la maqueta.

Objetivo

El alumno aprenderá a configurar el protocolo OSPF en una red

Material

• 1 Router cisco
• 1 Cable de consola de cisco
• 1 Laptop con puerto Ethernet
• 1 Cable UTP cruzado
• 1 Cable UTP derecho

Procedimiento

Para comenzar armamos la maqueta de la practica

Después configuramos los puertos seriales y gigabitethernet del router

Una vez configurados los puertos procedemos a configurar OSPF

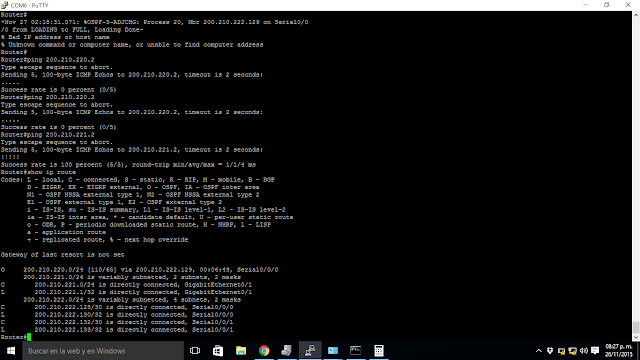

Verificamos la configuración de OSPF con el comando show ip route

¿Cúantas redes aparecen en la tabla de enrutamiento?

Respuesta: 3 redes

¿Cúantas deberían de aparecer?

Respuesta: 3 redes

Por ultimo debemos de hacer las pruebas con los ping para comprobar que exista la comunicación de punto a punto.

Nota: Recuerden desactivar los firewall de sus computadoras para no tener ningún tipo de problemas al momento de realizar pings.

Conclusión

El protocolo de enrutamiento dinámico OSPF es más eficaz que el protocolo RIP pues usa e estado de enlace para crear sus rutas, también es más seguro que RIP siempre y cuando este bien configurado, la única desventaja que le encuentro a OSPF es que al momento de operar en una red grande puede llegar a necesitar demasiado tiempo para establecer las rutas y necesitaría más ciclos de procesador, pero una vez terminado trabajaría de forma normal y estable.
